Application of Digital Image Correlation technique to Erichsen Cupping (2018)
La technique de corrélation d'image numérique (DIC) est un outil puissant et utile dans de nombreuses applications industrielles à des fins scientifiques et commerciales. Il a été largement utilisé pour les tests mécaniques afin de comprendre le comportement des matériaux.
Dans cette étude, la technique DIC 3D a été adoptée avec le test Erichsen Cupping Test (ECT) pour mesurer la hauteur de la coupelle de fracture et démontrer ses avantages par rapport aux techniques de mesure traditionnelles.
La tôle d'acier Ck75 avec différentes épaisseurs de matériau a été utilisée dans les expériences.

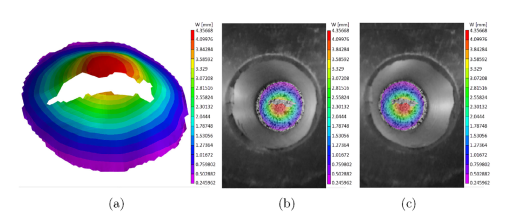

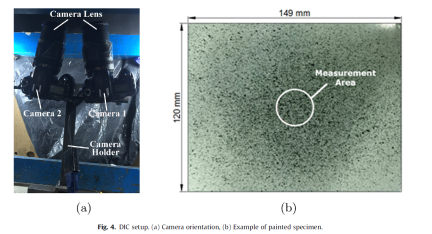

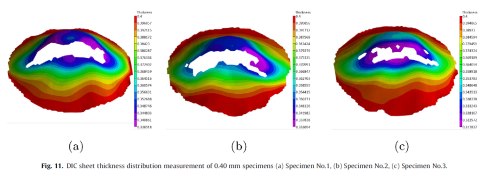

Les spécimens plats ont été fixés dans une matrice fermée et étirés dans deux directions jusqu'à la rupture. Toutes les expériences ont été réalisées sur une presse hydraulique manuelle avec un déplacement transversal constant et enregistrées avec des caméras à haute résolution. Enfin, pour déterminer les hauteurs de coupe fracturées, les résultats précis et satisfaisants ont été obtenus par des mesures DIC. La distribution de l'épaisseur totale du champ et les forces maximales de fracture ont également été déterminées.
Conclusion
Cette étude présente l'adoption de la technique DIC au test de coupe Erichsen traditionnel afin de mesurer la hauteur de la coupole et de déterminer expérimentalement la hauteur de fracture exacte des spécimens (indice Erichsen) et se révèle être une technique simple et flexible. Des éprouvettes en acier plat de différentes épaisseurs ont été contraintes dans un jeu de matrices fermées et déformé avec une vitesse de crosse constante jusqu'à ce que la fracture se produise alors que deux caméras haute définition enregistraient l'ensemble du processus. Les images déformées et non déformées ont été traitées à l'aide du logiciel Vic3D.
Les mesures DIC ont donné les résultats acceptables et satisfaisants quand on les a comparés à la mesure de la jauge de hauteur. Les mesures de l'instrument physique étaient légèrement supérieures aux mesures DIC. Parce que, dans les expériences de formage, la tête transversale de la presse hydraulique manuelle était encore se déplaçant un peu plus loin bien qu'il ait été arrêté immédiatement lorsque la fissure a été observée par des moniteurs externes. De plus, dans la mesure DIC, pour une seconde, 24 images ont été obtenues et les images qui étaient le début de la fracture ont été utilisées.
